视频案例：路斯特lust伺服驱动器维修测试案例

视频简介：路斯特伺服驱动器，在印花机上面的应用。lust测试视频，SC54试机视频。印花机驱动器维修。
伺服驱动器维修 维修维保专区 3090
  • 品牌路斯特
  • 产地德国
  • 产品系列ServoC plus SC54
  • 功率1000W
  • 电压三相380V
  • 保修期限6个月
lustservoC伺服伺服控制器伺服放大器伺服现场维修伺服电机伺服维修伺服驱动器印花机张力控制器数控路斯特

常见故障及处理方法

  • lust 路斯特伺服驱动器常见错误代码及处理方法。
错误号AL错误描述处理方法
1E-CPU硬件或软件错误自检测错误:
由不正确的参数设定引起的参数初始化失败。
2OFF主回路故障直流母线电压<212V/425 V(也显示为普通的主回路关闭)
3E-OC过电流关闭过电流由于:1.不正确的参数设置
2.短路，接地或绝缘体故障
3.驱动器内部问题
4E-OV过电压关断过电压由于:
1.制动单元过负载(时间太长或太频繁)
2.主回路过电压
5E-OLMIxt-电机关断Ixt关断保护电机
(允许电流-时间范围)
6E-OLIIxt驱动器关断关断保护输出部分(允许电流时间范围超出)
7E-OTM电机温度过高电机温度过高(电机内的温度传感器反馈)由于:
1.温度传感器没接或参数设定不正确
2.电机过载
8E-OTI驱动器温度过高输出部分(散热器)温度过高原因:
1.环境温度太高
2.负载太大(输出部分或制动单元)
9E-PLS参数或程序引起的错误无法识别的在线错误
开关频率或驱动器类型无法识别
驱动器启动时参数表无法初始化等
10E-PAR参数错误无效的参数设定
设定并导入驱动器后参数溢出
30E-ENC位置传感器接口错误编码器接口错误
32E-FLW伺服滞后伺服滞后
路斯特故障代码及含义

其他推荐案例

Case show
  • ABB多传动变频器维修

    ABB多传动变频器维修

    3632
    • 售价￥589.00+
    • 品牌ABB多传动系列
    • 额定电压(V)380V；690V

    山东变频器维修，常见变频器故障处理，快速维修。ABB变频器、AB变频器、丹佛斯变频器、众辰变频器、变频器代码、变频器原理、变频器故障、变频器维修、台达变频器、嘉信变频器、富士变频器、希望森兰、施耐德变频器、普传变频器、欧德力、欧瑞变频器、欧陆、汇川变频…

  • AB变频器维修

    AB变频器维修

    3816
    • 售价￥539.00+
    • 品牌AB全系列
    • 额定电压(V)220V；380V；660V

    山东变频器维修，常见变频器故障处理，快速维修。ABB变频器、AB变频器、丹佛斯变频器、众辰变频器、变频器代码、变频器原理、变频器故障、变频器维修、台达变频器、嘉信变频器、富士变频器、希望森兰、施耐德变频器、普传变频器、欧德力、欧瑞变频器、欧陆、汇川变频…

  • 触摸屏维修

    触摸屏维修

    3487
    • 售价￥439.00+
    • 品牌不限
    • 送货形式物流或上门

    维修西门子触摸屏，维修海泰客触摸屏，维修普洛菲斯触摸屏，昆仑通态触摸屏，威纶通触摸屏。

  • 视频案例：路斯特lust伺服驱动器维修测试案例

    视频案例：路斯特lust伺服驱动器维修测试案例

    3090
    • 品牌路斯特
    • 产地德国
    • 产品系列ServoC plus SC54

    视频简介：lust路斯特伺服驱动器，测试视频，可不用电机完成维修测试。用电脑端进行通讯控制非常方便高效。测试画面更好直观。伺服驱动器和伺服电机是维修过程中最繁琐的，试机很麻烦，一起来看看吧。可测试路斯特ServoC plus SC54 SC34 SC52 SC42等系列。

loading…

已经是到最后一篇内容了！

视频案例：路斯特lust伺服驱动器维修测试案例最先出现在伺服维修_能量回馈_配电柜组装。

]]> http://www.odrv.cn/5280/feed 1 伺服驱动器维修 http://www.odrv.cn/5164 http://www.odrv.cn/5164#respond Wed, 07 Jul 2021 01:22:02 +0000 http://www.odrv.cn/?p=5164 伺服驱动器维修最先出现在伺服维修_能量回馈_配电柜组装。

]]>
伺服驱动器维修
伺服驱动器维修
伺服驱动器维修
伺服驱动器维修
伺服驱动器维修
伺服驱动器维修

伺服驱动器维修

西门子、法那科、鲍米勒、穆格、三菱、安川、伦茨
伺服驱动器维修 基础知识 维修维保专区 0
  • 售价￥139.00+
  • 品牌不限
  • 额定电压(V)220V；380V
  • 功率范围0.2KW以上
  • 功能用途维修；现场测试
  • 送货形式物流或上门
  • 维修地点山东-潍坊
  • 维修周期2-4天
点击咨询此产品
前往购买商品
产品描述产品参数资料下载常见问题索取报价

专业的维修团队，技术实力雄厚

有专业的维修团队，可快速排除机器问题。常年维修各品牌变频器，维修数量多，维修经验丰富，维修速度快。并有各常用厂家的图纸资料，多达上百种图纸！也有常用变频器生产厂家的控制板、电源板的电路原理图和PCB图，变频器程序图纸等全套资料，如英威腾GD300等。如有需要可致电联系交流。

库存备件充足。从10A到450A的逆变模块均有备货，各封装尺寸也有备货。如KT3、KT4、RT4、XB6TN、W1T4、W1E3、2MBI。MMK、MMG、MDS、MDST、MDC等。电容常用容量备货：560UF;820UF;1200UF;3300UF;3900UF;4700;5600UF;6800UF;8200UF等。接触器、风扇等常用元件也有备货。

伦茨伺服图纸
伺服驱动器维修
伺服驱动器维修
伺服驱动器维修
伺服驱动器维修
伺服驱动器维修

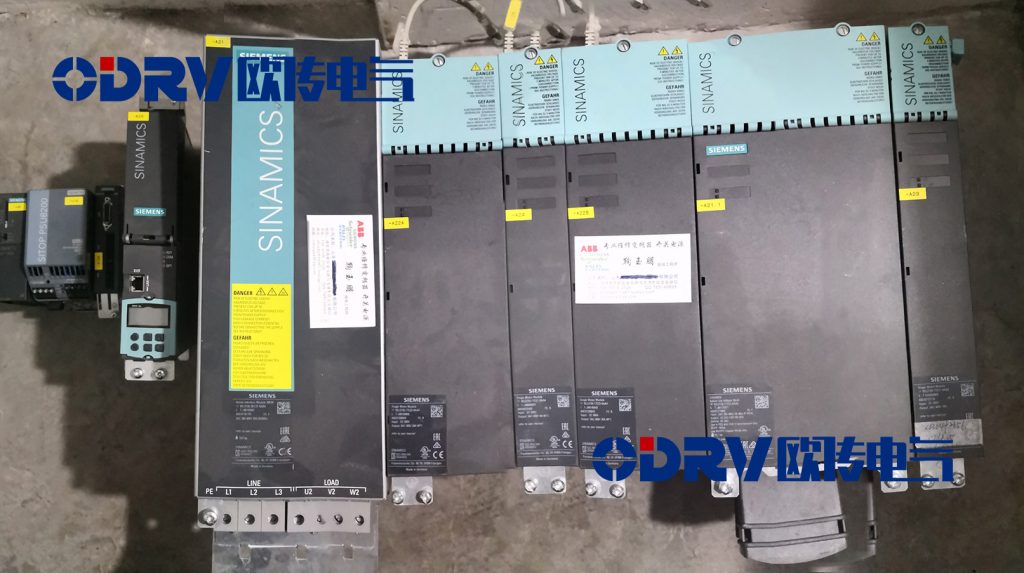

维修伺服类产品，主要国内外各个品牌，如西门子、发那科、鲍米勒、三菱、安川、伦茨富士、施耐德、MOOG、路斯特lust、AB、三洋、台达等等。配有各种机器型号配件，库存充足。维修质量可靠，质保周期至少三个月。对西门子S120的电机编码器故障也可进行解决。

并且随时提供免费的维修技术咨询，包括维修询价，调试机器。维修先检查，后报价，客户同意维修后再进行维修。您只需要一个电话，剩下的事情让我来做！

详见各型号说明书。

关注公众号，变频器中心，微信号bianpinqi1888，后台按照要求回复相应型号可自动获取说明书。

下载的支持

微信关注公众号，变频器中心，微信号bianpinqi1888，后台按照要求回复相应型号可自动获取说明书。其他类型的说明请联系技术人员进行获取。

说明文档下载

设备常见问题有哪些？

各种工况设备属于精密元器件，在现场使用一段时间后，会很容易产生各种各样的故障。具体的故障代码要查看相应的说明书才能进行判断，今天主要讲解一下，输入输出缺相的问题。

设备产品中主要有单相220V与三相380V的区分，当然输入缺相检测只存在于三相的产品中。设备主电路，R、S、T为三相交流输入，当其中的一相因为熔断器或断路器的故障而断开时，便认为是发生了输入缺相故障。

设备缺相故障除了输入缺相外，还有一种是输出缺相，这将直接导致电机缺相运行。缺相时，电机静止时启动，电机就转不起来。若是在运行中缺相十分危险，电机电流增大1.2倍，发热严重，震动加剧，急易烧坏电机。设备通过检测输出电流，就可以判断三相输出是否缺相。

设备输入缺相的检测方法有哪些？

当设备不发生缺相的正常情况下工作时，Udc上的电压如图2所示，一个工频周期内将有6个波头，此时直流电压Udc将不会低于470V，实际上对于一个7.5kW的变频器而言，其C的值大小一般为900uf，当满载运行时，可以计算出周期性的电压降落大致为40V，纹波系数不会超过7.5％。

而当输入缺相发生时，一个工频周期中只有2个电压波头，且整流电压最低值为零。此时在上述条件下，可以估算出电压降落大致为150V，纹波系数要达到30％左右。

设备输出缺相的检测

对于设备发生缺相故障时，可以从以下几方面进行检查：首先，通过电压表或钳型表来判断设备输入输出是否正常。

（1）检查设备的输入和输出线路是否正常。
 变频器的很多故障是来自于外围线路，如断路器、接触器、电抗器、滤波器等，只有确保外围线路是正确无误的情况下，才能使设备工作在安全可靠的电气环境中。

（2）检查设备内部的主回路，包括整流桥、IGBT和驱动板。
对于缺相故障，要查看设备相应使用手册的代码含义。

提交需求我们在收到您的需求第一时间发送报价资料给您！
*

预计维修数量

1~1010~2020~3030以上*

设备类型

变频器触摸屏伺服驱动器其他*
正在提交！
提交成功！
提交失败！

推荐产品

Recommended products

loading…

已经是到最后一篇内容了！

伺服驱动器维修最先出现在伺服维修_能量回馈_配电柜组装。

]]> http://www.odrv.cn/5164/feed 0 西门子G120系列控制系统如何进行简单维保 http://www.odrv.cn/4842 http://www.odrv.cn/4842#respond Thu, 29 Apr 2021 06:11:55 +0000 http://themetest3.local/?p=4842 技术参数 详见说明书。下载地址可关注公众号“变频器中心”后台回复关键字进行下载。 对西门子G120系列控制器进 […]

西门子G120系列控制系统如何进行简单维保最先出现在伺服维修_能量回馈_配电柜组装。

]]> 技术参数

详见说明书。下载地址可关注公众号“变频器中心”后台回复关键字进行下载。

对西门子G120系列控制器进行维保时，首先将控制器进行断电，等待控制器温度降下来之后，再对控制器进行简单的清灰工作。可用空压机或鼓风机进行清理，空压机的风有时会很凉，吹到散热器上时，会导致散热器出现凝露的情况，要注意。

G120系列的控制器在拆机的时候，要注意连接的短接片，先将短接片拆下来之后，再进行后面的拆机操作。

控制器内部的螺丝都比较小，在拆机的时候，注意螺丝不能落到机器内部。并且在每一步拆机之前要进行拍照，防止组装的时候无法进行装配。不管再进行何种控制器、伺服驱动器都是一样的操作。

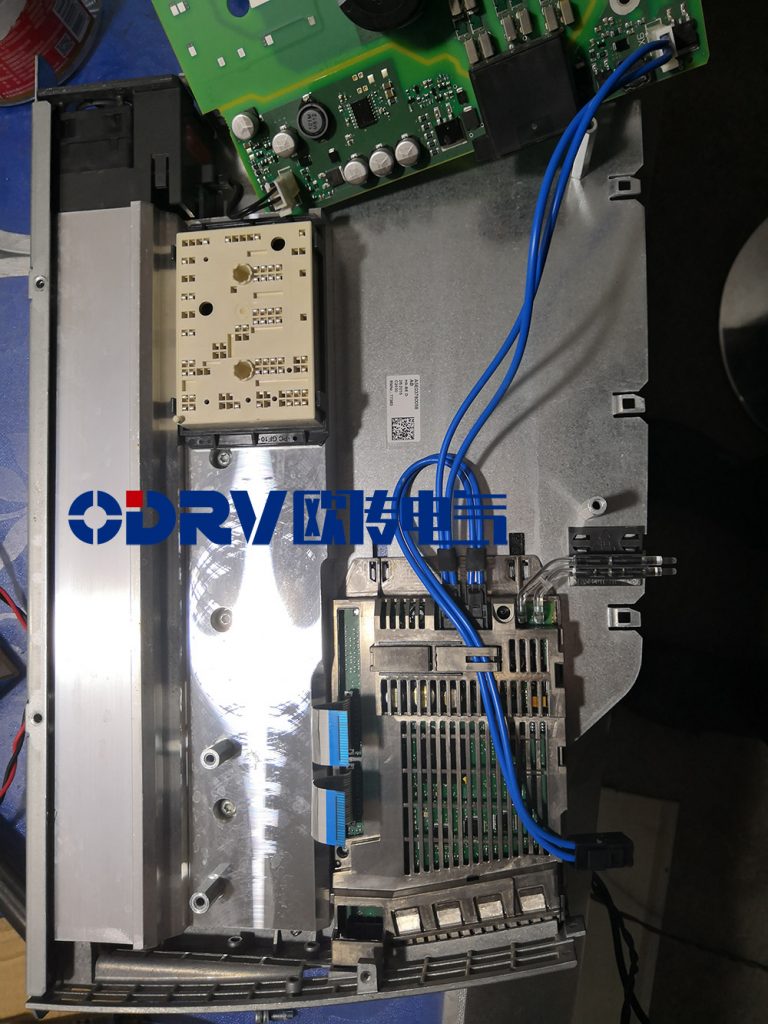

内部照片

这是控制器内部的拆机照片，要注意模块在安装的时候要对接好接口，防止出现压接松动的情况。安装错位之后也会，导致上电出现异常的情况。

西门子控制器G120使用时间长之后，要重新进行模块的导热硅脂涂抹，这里要注意不是抹的导热硅脂越多越好，太多的导热硅脂反而会影响散热系数，导致模块内部温度偏高。

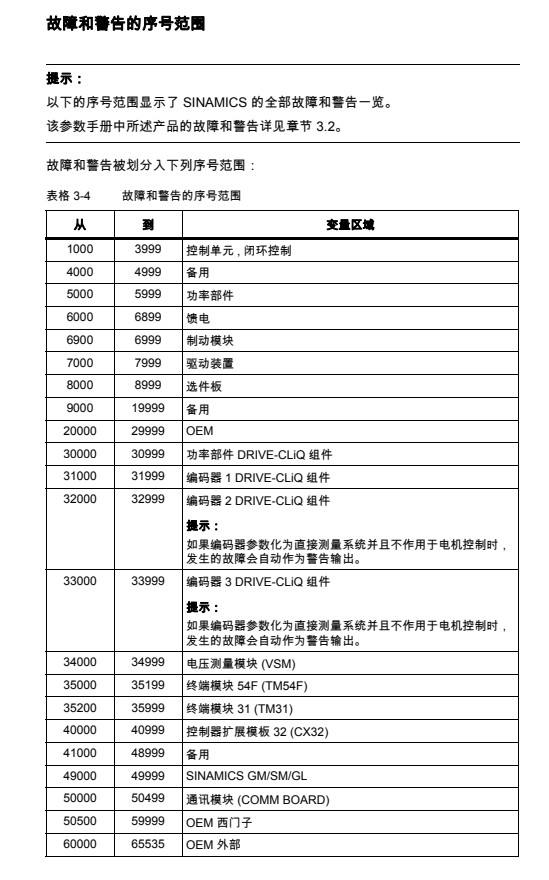

西门子控制器的故障代码，其故障代码数量众多，西门子为更好的进行分组区分，故障代码中进行分类，分类表如图所示。

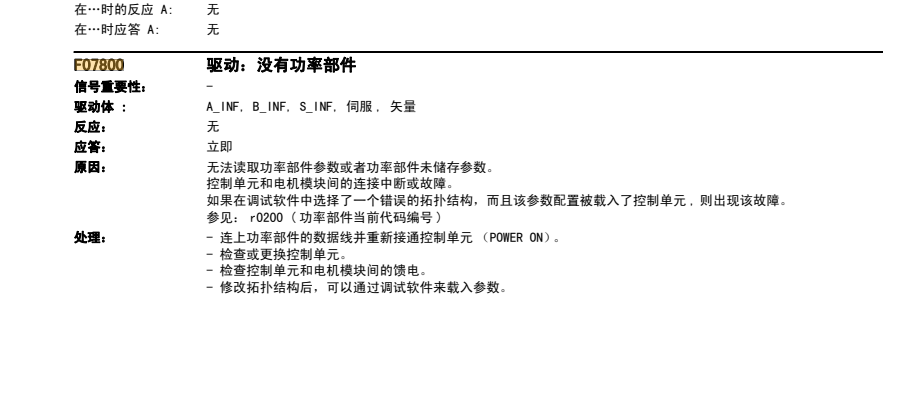

西门子驱动器常见的故障代码如F07800，F7800，为功率部件故障。此故障一般为控制器内部的模块损坏，需要进行拆机维修。出现此故障后，客户现场的技术人员，可用万用表的二极管档进行测量，来判断一下模块的二极管特性是否正常。

西门子控制器的编码器故障也是实际应用过程中，非常常见的一个故障。但是编码器损坏的情况并不多，出现此故障代码之后，先进行排查编码器的接线故障，有无异常的情况，最好最快捷的方法进行对编码器线进行更换。编码器接口，在使用过程中出现松动也是最常见的问题。

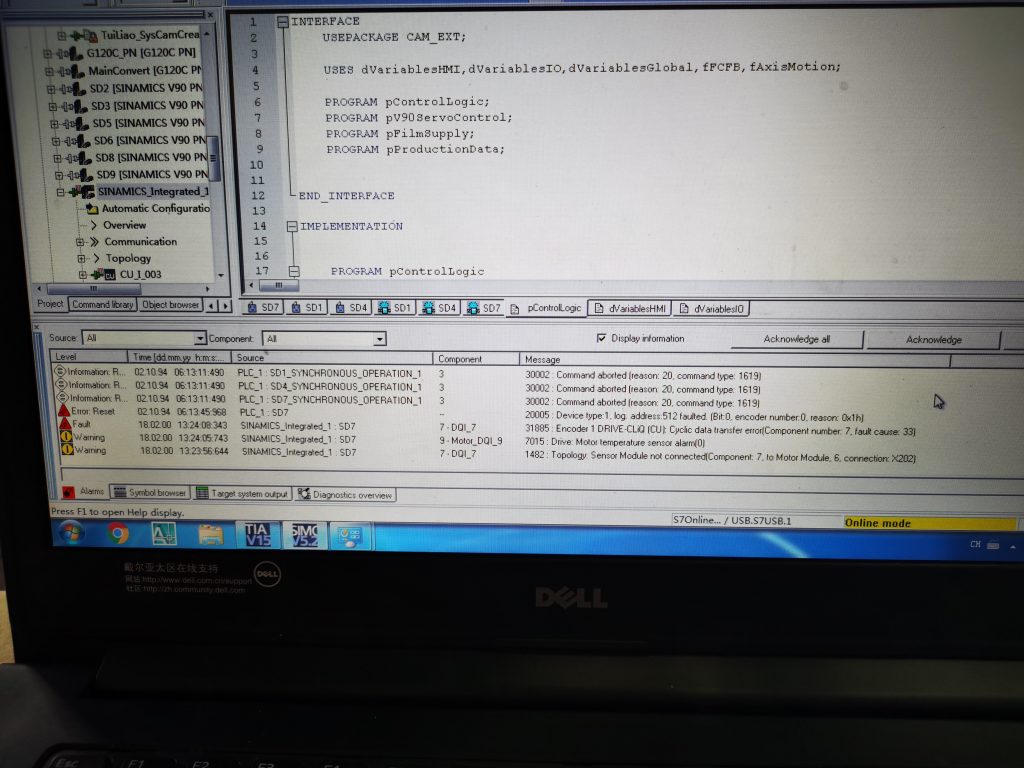

编码器虽然坏的比较少，但是也不是不坏。前段时间就碰上一个编码器上电后报故障，故障代码为F31885。含义为编码器循环数据传送故障。上位机检测到的故障如图所示：

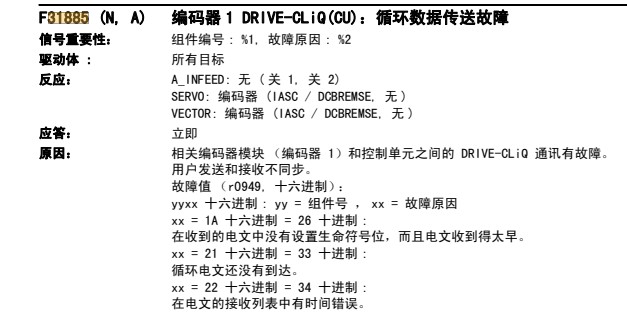

说明书对此代码的解释和故障处理含义如图

根据客户现场排查和描述，判断编码器出现损坏。对电机进行维修之后故障解决，最终排查为编码器内的数据丢失导致。

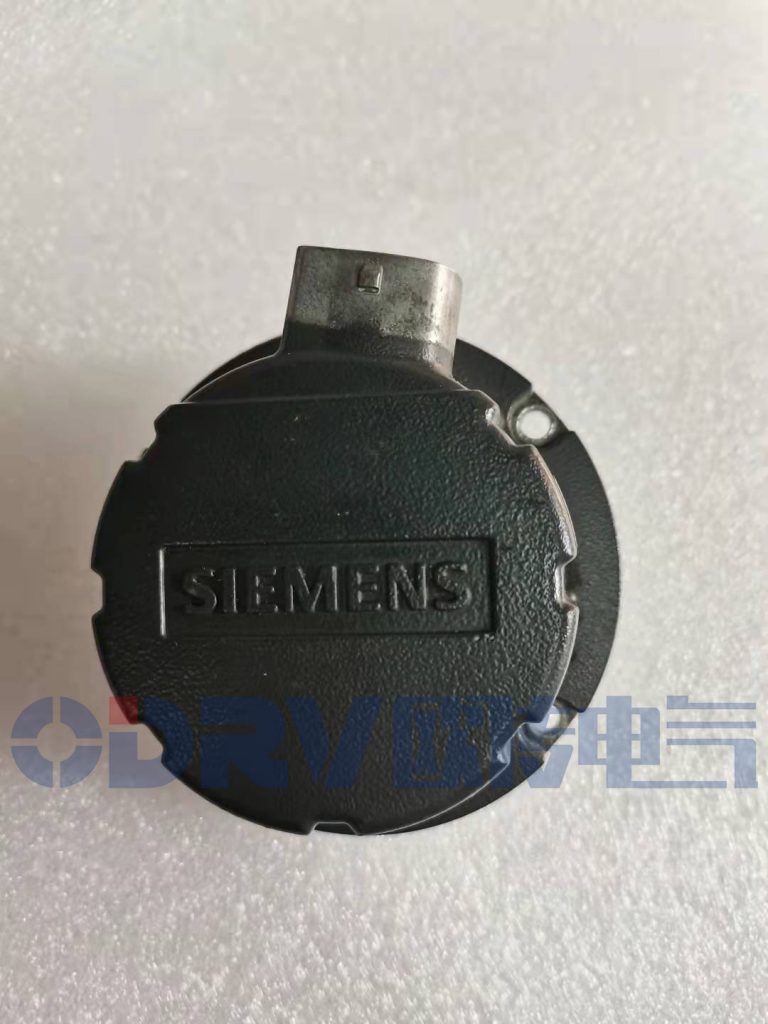

  • 西门子编码器
    西门子编码器
  • 西门子编码器
    西门子编码器

西门子G120系列控制系统如何进行简单维保最先出现在伺服维修_能量回馈_配电柜组装。
