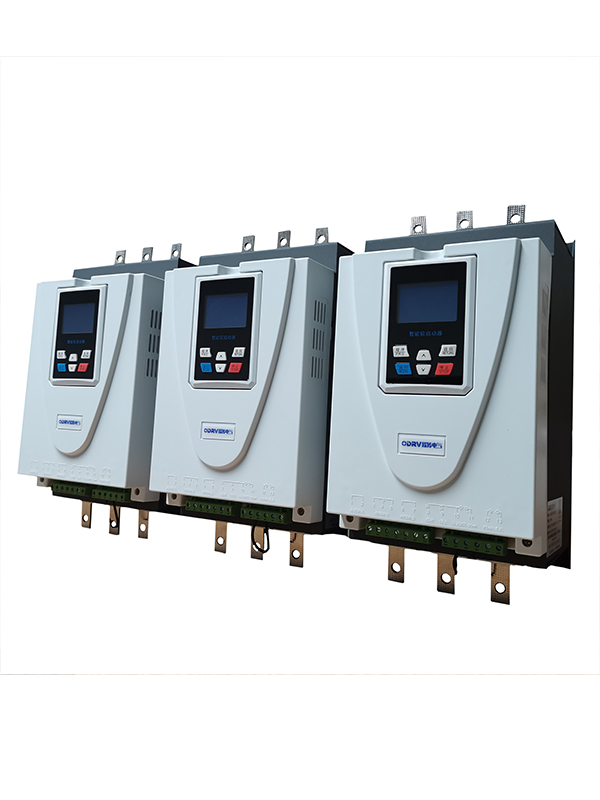

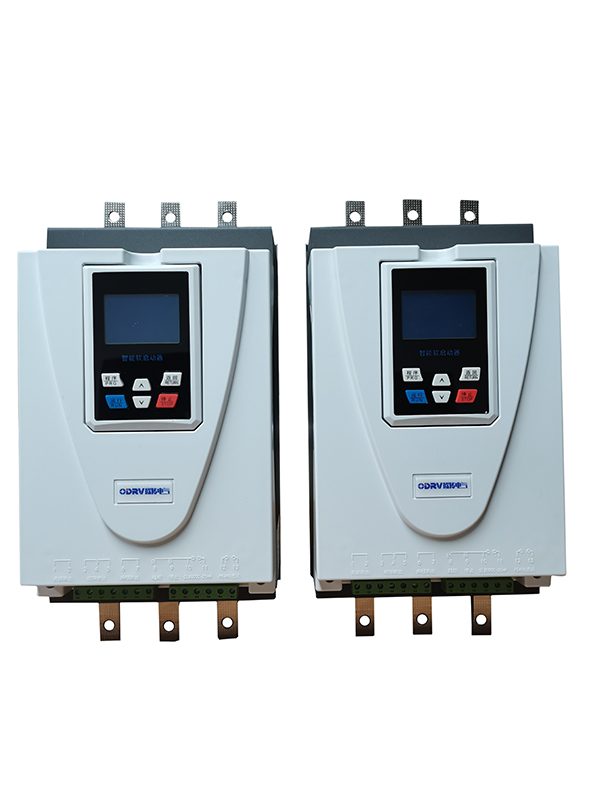

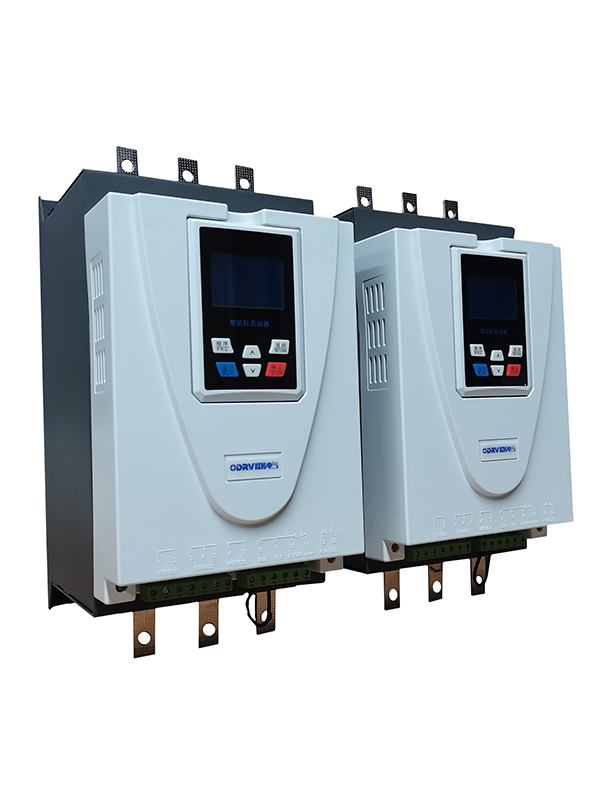

ODGD350系列软起动
ODGD350系列软起动
ODGD350系列软起动
ODGD350系列软起动

ODGD350系列软起动

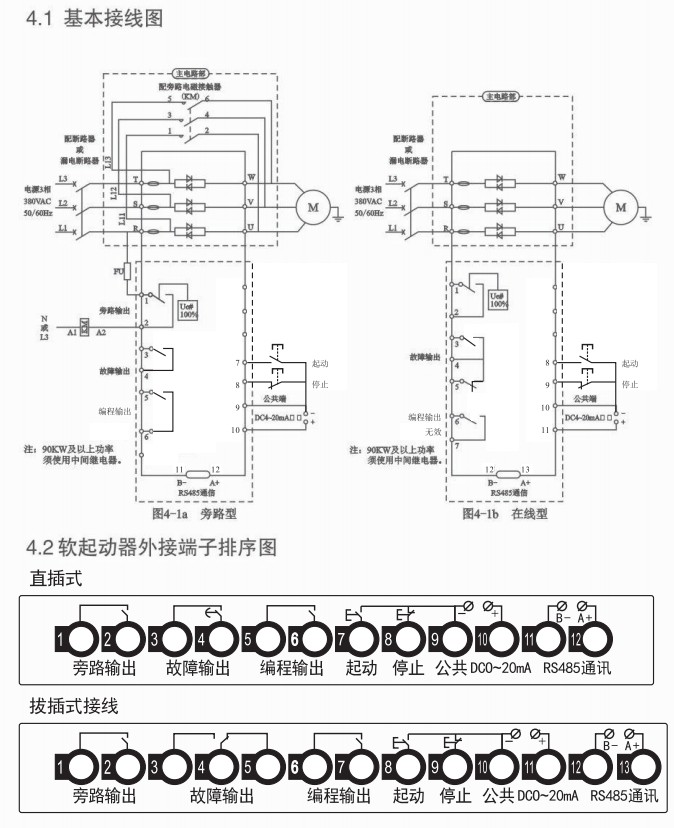

在线软起,分为旁路软起、在线软启动,可根据现场进行功能定制。旁路需增加接触器。
  • 售价¥139.00~¥9999
  • 品牌ODRV
  • 额定电压(V)220V 380V
  • 电机类型三相异步电机、永磁同步电机
  • 功能用途软起,软停,保护电机
  • 商品毛重详见说明书
  • 产地山东潍坊
  • 包装清单机器*1 说明书*1 外引线

精细化设计,体积更小

选用新一代晶闸管模块技术,结温高,功率密度大,机器体积更小,能量更大。

在线式软启动器,采用高性能的晶闸管来完成在线启停、在线监测,相比旁路式软起有更加完善的保护功能,更加紧凑的结构,可节省配电柜内部的空间,降低用户的使用成本。从总体趋势来看,随着技术的不断完善,在线软起会得到用户更多的认可。

欧传电气生产的在线软起,采用中文显示键盘,按键采用橡胶式微动开关,触摸效果更佳舒适,界面更加美观。在软起内部的参数可更加直观的展示出来。

起动参数控制

ODGD350系列在线软起,有更加灵活多变的起动方式,在现场带大电机时,可能会存在启动时间过长,导致软起无法正常启动的情况。此时,可根据现场情况,灵活的选择起动方式,主要的方式有电压斜坡启动、电流限流启动等等。正常情况下,使用电压斜坡启动即可完成大部分电机的起停。当出现启动电流过大的情况,可采用电流限流模式的启动,使用电流限流模式时,不能将电流的限流值,设置的过小。设置过流值太小之后,会导致启动时间过长或电机无法达到额定的转速而无法正常起动。在实际使用时要格外注意,相关限流参数,根据实际运行情况进行增大或减小。主要是对07参数电流限流起动倍数完成相关调整。

ODGD350系列在线软起,可对继电器输出功能进行设置,当现场连接着空压机等连锁设备时,可对设备现场运行状态进行反馈,以方便完成控制。

规格参数

  • 功率范围:0.75KW-500KW
  • 额定电压:220VAC;380VAC;480VAC;690VAC;1140VAC

下载的支持

微信关注公众号,变频器中心,微信号bianpinqi1888,后台按照要求回复相应型号可自动获取说明书。其他类型的说明请联系技术人员进行获取。

说明文档下载

设备常见问题有哪些?

各种工况设备属于精密元器件,在现场使用一段时间后,会很容易产生各种各样的故障。具体的故障代码要查看相应的说明书才能进行判断,今天主要讲解一下,输入输出缺相的问题。

设备产品中主要有单相220V与三相380V的区分,当然输入缺相检测只存在于三相的产品中。设备主电路,R、S、T为三相交流输入,当其中的一相因为熔断器或断路器的故障而断开时,便认为是发生了输入缺相故障。 。

设备缺相故障除了输入缺相外,还有一种是输出缺相,这将直接导致电机缺相运行。缺相时,电机静止时启动,电机就转不起来。若是在运行中缺相十分危险,电机电流增大1.2倍,发热严重,震动加剧,急易烧坏电机。设备通过检测输出电流,就可以判断三相输出是否缺相。

设备输入缺相的检测方法有哪些?

当设备不发生缺相的正常情况下工作时,Udc上的电压如图2所示,一个工频周期内将有6个波头,此时直流电压Udc将不会低于470V,实际上对于一个7.5kW的变频器而言,其C的值大小一般为900uf,当满载运行时,可以计算出周期性的电压降落大致为40V,纹波系数不会超过7.5%。

而当输入缺相发生时,一个工频周期中只有2个电压波头,且整流电压最低值为零。此时在上述条件下,可以估算出电压降落大致为150V,纹波系数要达到30%左右。

设备输出缺相的检测

对于设备发生缺相故障时,可以从以下几方面进行检查:首先,通过电压表或钳型表来判断设备输入输出是否正常。

(1)检查设备的输入和输出线路是否正常。
 变频器的很多故障是来自于外围线路,如断路器、接触器、电抗器、滤波器等,只有确保外围线路是正确无误的情况下,才能使设备工作在安全可靠的电气环境中。

(2)检查设备内部的主回路,包括整流桥、IGBT和驱动板。
对于缺相故障,要查看设备相应使用手册的代码含义。
