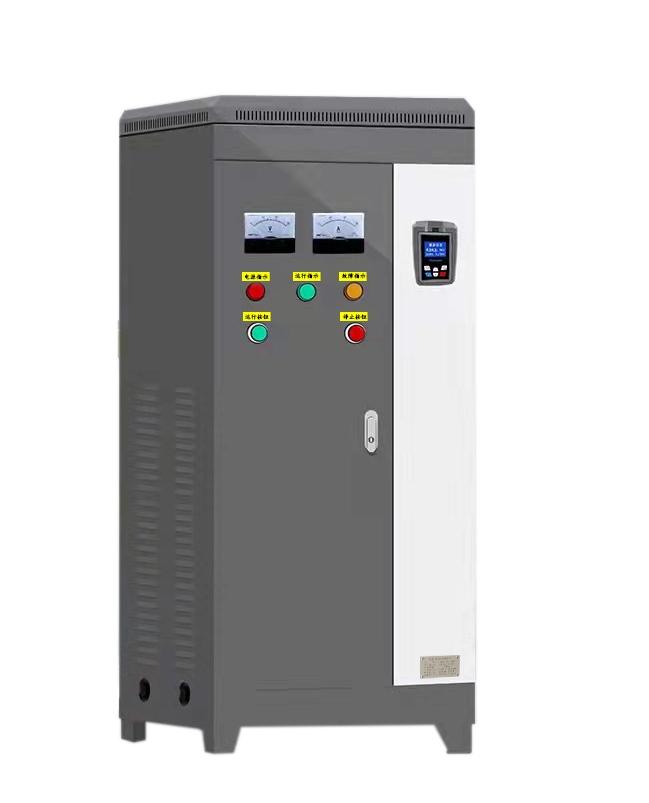

ODGE300系列软起动柜
ODGE300系列软起动柜
ODGE300系列软起动柜
ODGE300系列软起动柜
ODGE300系列软起动柜
ODGE300系列软起动柜
ODGE300系列软起动柜

ODGE300系列软起动柜

在线软起柜,旁路软起、在线软启动均可进行定制
  • 售价¥139.00~¥9999
  • 品牌ODRV
  • 额定电压(V)220V 380V
  • 电机类型三相异步电机、永磁同步电机
  • 功能用途软起,软停,保护电机
  • 商品毛重详见说明书
  • 产地山东潍坊
  • 包装清单机器*1 说明书*1 外引线
产品描述
产品参数
资料下载
常见问题
索取报价

精细化设计,体积更小

选用新一代晶闸管模块技术,结温高,功率密度大,机器体积更小,能量更大。

规格参数

  • 功率范围:0.75KW-500KW
  • 额定电压:220VAC;380VAC;480VAC;690VAC;1140VAC

下载的支持

微信关注公众号,变频器中心,微信号bianpinqi1888,后台按照要求回复相应型号可自动获取说明书。其他类型的说明请联系技术人员进行获取。

说明文档下载

设备常见问题有哪些?

各种工况设备属于精密元器件,在现场使用一段时间后,会很容易产生各种各样的故障。具体的故障代码要查看相应的说明书才能进行判断,今天主要讲解一下,输入输出缺相的问题。

设备产品中主要有单相220V与三相380V的区分,当然输入缺相检测只存在于三相的产品中。设备主电路,R、S、T为三相交流输入,当其中的一相因为熔断器或断路器的故障而断开时,便认为是发生了输入缺相故障。 。

设备缺相故障除了输入缺相外,还有一种是输出缺相,这将直接导致电机缺相运行。缺相时,电机静止时启动,电机就转不起来。若是在运行中缺相十分危险,电机电流增大1.2倍,发热严重,震动加剧,急易烧坏电机。设备通过检测输出电流,就可以判断三相输出是否缺相。

设备输入缺相的检测方法有哪些?

当设备不发生缺相的正常情况下工作时,Udc上的电压如图2所示,一个工频周期内将有6个波头,此时直流电压Udc将不会低于470V,实际上对于一个7.5kW的变频器而言,其C的值大小一般为900uf,当满载运行时,可以计算出周期性的电压降落大致为40V,纹波系数不会超过7.5%。

而当输入缺相发生时,一个工频周期中只有2个电压波头,且整流电压最低值为零。此时在上述条件下,可以估算出电压降落大致为150V,纹波系数要达到30%左右。

设备输出缺相的检测

对于设备发生缺相故障时,可以从以下几方面进行检查:首先,通过电压表或钳型表来判断设备输入输出是否正常。

(1)检查设备的输入和输出线路是否正常。
 变频器的很多故障是来自于外围线路,如断路器、接触器、电抗器、滤波器等,只有确保外围线路是正确无误的情况下,才能使设备工作在安全可靠的电气环境中。

(2)检查设备内部的主回路,包括整流桥、IGBT和驱动板。
对于缺相故障,要查看设备相应使用手册的代码含义。
