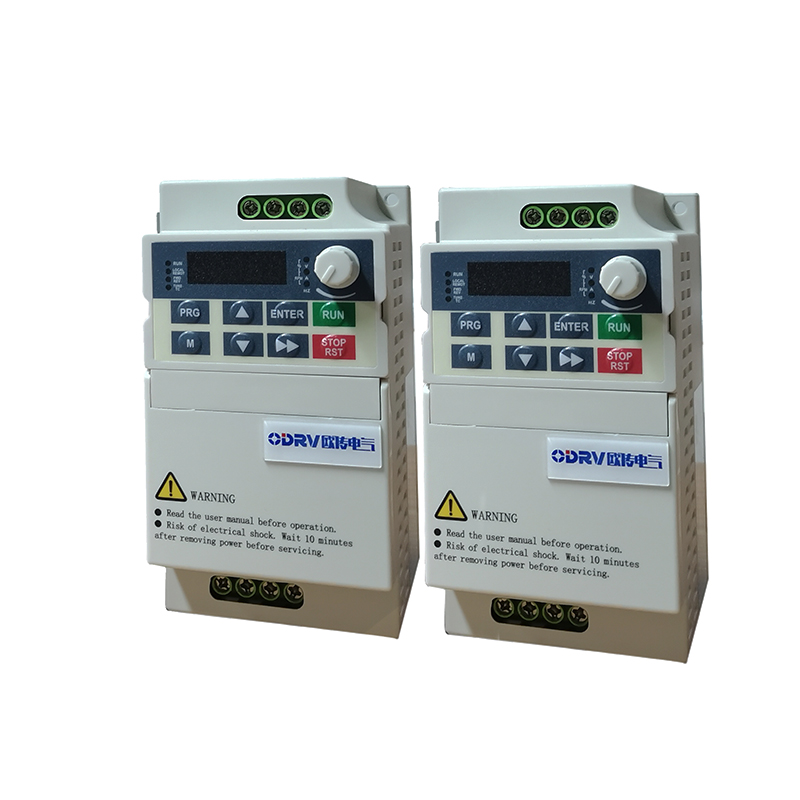

高性能矢量变频器：OD200系列

各种工况设备属于精密元器件，在现场使用一段时间后，会很容易产生各种各样的故障。具体的故障代码要查看相应的说明书才能进行判断，今天主要讲解一下，输入输出缺相的问题。

设备产品中主要有单相220V与三相380V的区分，当然输入缺相检测只存在于三相的产品中。设备主电路，R、S、T为三相交流输入，当其中的一相因为熔断器或断路器的故障而断开时，便认为是发生了输入缺相故障。

设备缺相故障除了输入缺相外，还有一种是输出缺相，这将直接导致电机缺相运行。缺相时，电机静止时启动，电机就转不起来。若是在运行中缺相十分危险，电机电流增大1.2倍，发热严重，震动加剧，急易烧坏电机。设备通过检测输出电流，就可以判断三相输出是否缺相。

当设备不发生缺相的正常情况下工作时，Udc上的电压如图2所示，一个工频周期内将有6个波头，此时直流电压Udc将不会低于470V，实际上对于一个7.5kW的变频器而言，其C的值大小一般为900uf，当满载运行时，可以计算出周期性的电压降落大致为40V，纹波系数不会超过7.5％。

而当输入缺相发生时，一个工频周期中只有2个电压波头，且整流电压最低值为零。此时在上述条件下，可以估算出电压降落大致为150V，纹波系数要达到30％左右。

对于设备发生缺相故障时，可以从以下几方面进行检查：首先，通过电压表或钳型表来判断设备输入输出是否正常。

（1）检查设备的输入和输出线路是否正常。
 变频器的很多故障是来自于外围线路，如断路器、接触器、电抗器、滤波器等，只有确保外围线路是正确无误的情况下，才能使设备工作在安全可靠的电气环境中。

（2）检查设备内部的主回路，包括整流桥、IGBT和驱动板。
对于缺相故障，要查看设备相应使用手册的代码含义。
